一、系统概述

随着当今现代化教育建设的进步，现代化学校向数字化、集成化方向快速发展，对广播系统的要求也越来越高，从而校园广播系统的管理变得越来越复杂，对系统的功能及可靠性等要求越来越高。此次校园广播系统选用B/S架构的软件平台，采用主、分控设计，主要目标是满足学校日常教学铃声、考试广播及背景音乐播放功能为主，因实际场地而定，采用各种不同的扬声器，可以覆盖整个教学功能区及校园内声场。

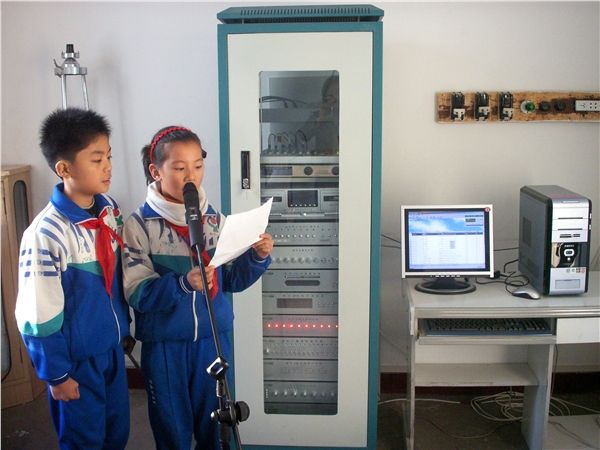

二、系统展示

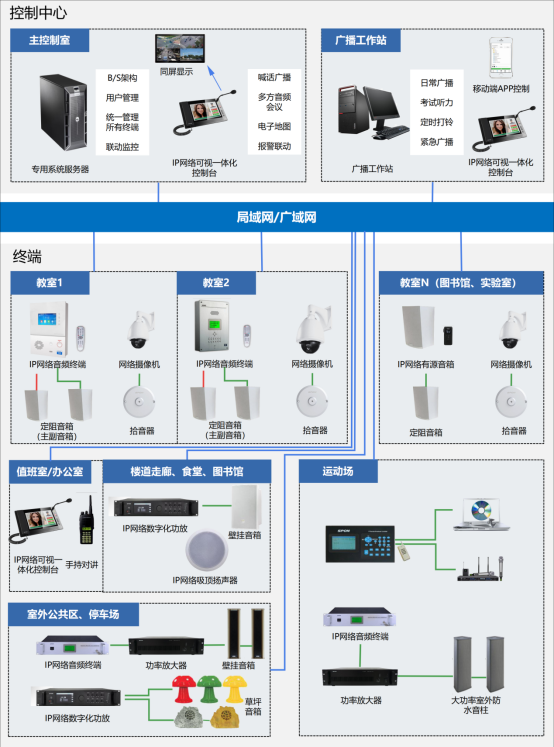

三、系统设计

校园IP网络广播系统主要承担日常背景音乐广播、紧急情况下的应急广播、学校临时广播通知、校园活动宣传等功能。广播系统设计围绕校园内教学楼等建筑布局及楼内布局设计，分别在教室、楼道走廊、室外公共区域、运动场等设立广播区域，系统可对每个区域进行全区/分区广播。

主、分控中心：本次校园广播有主控中心、分控中心，可在校园局域网内任意地点安装。

广播控制：对于普通教室、实验室、图书馆内，可实现任意点对点单点控制。对办公室、楼道走廊及室外区域、停车场等，划分为若干区域，实现可以任意选择单点或者分区/全区的广播点进行广播。

1.主控中心

主控中心是整个数字网络广播系统的核心部分，由系统服务器、音频采集单元、音源设备、扩展功能单元等组成。软件系统能够对各广播终端管理控制外，还能实现网络化的播放管理、定时打铃、实时采播、音频节目制作编辑、参数设置、分区管理、远程音量调节、远程升级终端、权限分配等功能。

2.分控中心

分控中心分为软件分控中心和硬件分控中心两种形式，分控中心的设计主要是为了减轻主控中心的负担，避免因频繁的操作，引起服务器的奔溃，导致学校教学秩序混乱。同时解决操作地域上的局限性，可在任何一个能接入广播网的地方即可管理。

（1）软件分控中心

PC端分控软件：支持临时定时任务的编制。也可以通过声卡进行实时采播，满足校园广播电台的播放。

手机端APP分控软件：在校园网覆盖的地方，实现双向对讲，也可随时对校园内发布通知及播放预定节目。

（2）硬件分控中心

通过安装网络寻呼话筒达到分控广播功能，触摸屏显示，人性化操作界面，操作简单快捷，同时避免占用计算机资源。在紧急情况下，可一键快速实现全区紧急广播功能。

3.值班室/办公室设计

值班室/办公室配备IP网络可视一体化控制台或手持对讲机，当有异常情况发生时可实时对指定区域进行广播通知喊话，及时规避意外发生。

4.教室设计

标配：采用IP网络有源音箱或定阻音箱，实现日常广播、紧急广播、定时打铃、喊话通知、考场听力等基本广播播放功能，可分区/全区控制。常用于一般教室、图书馆、实验室广播等。

高配：采用壁挂数字网络终端或IP网络有源音箱，可寻址到每间教室。同时配有拾音器联动监控系统，对教室内得一言一行都可实时掌握，并任何教室可按学校编制进行分组、分年级管理，网络终端自带有音频信号输入端口，可实现教学音频输出。教室网络终端带有定压100V模拟信号输入，作为备份单元接入，实现数模双备份功能，满足考场听力广播稳定性要求，可做为标准化考场广播需求。

5.走廊设计

各教学楼或宿舍楼楼道走廊广播可采用IP网络吸顶喇叭或者壁挂音箱实现，同样可实现分区控制。

6.室外公共区、停车场设计

室外公共区、停车场等区域为加强统一管理，按功能块分成不同分区，各分区设计机架式IP网络音频终端加纯后级功放的形式驱动音箱/音柱（即：IP网络终端+定压功放+音箱防雨音柱）或一体化数字广播功放加室外扬声器构成。

7.运动场设计

运动场也设计机架式IP网络音频终端加纯后级功放的形式驱动音箱/音柱（即：IP网络终端+定压功放+音箱防雨音柱）。加远程播控器，可通过网络对其他IP音频终端实现远程播放(分区或全区)功能。

四、系统功能

IP网络广播系统将逐渐取代传统广播系统，涵盖传统广播系统功能：包含制定定时打铃任务，业务讲话广播、背景音乐和电台节目转播等。功能与特色势必成为现代教学引导者，其优势主要体现在以下几个方面：

基本功能

1.智能检测——所有终端的运行状态实时显示，并且具有掉线提醒功能，便于维护。

2.公共广播

（1）定时打铃——在服务器上设定好任务，做到无人值守定时打铃。可根据需求制定每日、每周或一次性任务，并可设定多套打铃方案，根据系统时间自动切换。

（2）日常广播——实现校园内背景音乐、课间操广播、食堂广播等日常广播功能。

（3）实时采播——可自主进行手动广播，在服务器上运行编辑好的广播文件，实时对任意区域进行采播。根据服务器声卡配置最多可同时采集5路音源向不同区域广播。

（4）紧急广播——学校由于是人员密集型场所，发生火灾等紧急事故时考虑到人员疏散的调度指挥以及预警疏散等考虑，通过话筒广播现场疏散指令，保障学校内人员安全。

3.节目管理——可指定服务器内文件夹进行共享，工作站软件可使用共享的文件设置定时节目，终端也能够自由点播共享的音频文件。

4.自由分区管理——软件可对终端自由分区管理，每台网络音频终端都可以单独成为一个分区，多台音频终端也可以作为一个分区，只需服务器上进行简单操作，即可实现。

特色功能

1.双主控备份——服务器是整个系统的核心部分，为了防止服务器故障，广播系统停止工作的情况。因此主控制室配置了双服务器，双热机备份。当主服务器故障时，备用服务器或主控机接管广播工作。

2.无人值守——可独立实现某个教室或分区广播（包括个性化音乐打铃、课间操、眼保健操、升旗歌曲、电台节目的播放等），实现无人值守自动提醒服务。

3.消防报警——接入IP网络消防矩阵模块，联动报警系统，实现消防报警功能。根据设置的任务，可实现邻层报警、全区报警。

4.标准化考场——应对各种大型考试（高考、四六级考试、成人考试等）。根据教育部考试中心对听力考试放音的相关要求，设置2套广播设备互做备份，保障考试正常进行。实现考试铃声、通知发布，听力考试音频文件下发；考试院组织各考点学校进行语音视频会议，进行指挥调度；标准化考场监控拾音系统依托视频监控系统，利用网络摄像机音频输入接口，融合接入针对教室考场环境下研发的专业高保真拾音器，实现音视频流同步信号绑定与传输。

5.多音源接入——主控制室可外接8路音源，并将8路音源对不同的分区进行播放，很好的解决了学校听力考试时，需要分年级分时段广播。

6.离线广播——终端定时检测与服务器联接状况（5秒），当网络中断时，自动开启本地播放。定时任务预先保存在SD卡内，在无广播任务时由服务器推送到终端，或在服务器远程更新SD卡内容。

7.远程办公——领导通过网络上的任意一台计算机，接上话筒，即能实现广播讲话，可指定全体广播或局部广播，支持通过Internet远程广播。学校领导无需到主控室，在自己的办公室即可发布对学校的管理信息。

8.电话接入——通过GSM模块，设有广播权限规则，只有已授权的电话号码才允许广播，且每个权限电话号码只能播放对应区域的IP广播终端。

9.平安校园——使用平安校园对讲设备，当学校内发生学生暴力事件或有社会人员危害学生安全时，接通学校保安室，并同时向辖区派出所报警。及时处理险情，保障在校学生人身安全。

10.手机APP端——手机端可以与教室（支持对讲功能终端）、监控中心直接双向对讲，支持终端查找快捷呼叫，也可通过拨号呼叫。手机端支持终端广播、分区广播及全区广播功能，可以直接通过手机麦克风喊话，或者直接采播手机内存储的音频文件。另外手机端可作为工作站登陆服务器端，查看各终端配置及状态信息，发起广播任务。

扩展功能

1.平台联动——可提供SDK二次开发包，使校园广播系统与视频监控、班班通等多平台对接，实现校园一体化管理。

2.校际联网——当本校与分校、或与友校同时使用世邦校园广播系统时，可利用互联网实现校际联动，用以进行联考、联合运动会等活动
